一、现象引入：温热潮湿的座椅，容易成为微生物滋生的温床
汽车座椅由塑料骨架、发泡材料与表层织物或皮革组合而成。车厢在日晒后温度升高，乘员落座带来汗液、皮脂与水汽，空调湿气又不易及时散出，使座椅长期处于温热、潮湿且相对密闭的环境。普通塑料与织物本身不具备抑制微生物生长的能力，环境中的细菌、霉菌孢子可在其表面停留、萌发，逐步形成可见的霉点、色斑，并可能伴随异味。
这一问题在清洁间隔期内反复出现：擦拭与内饰清洗能去除表面污物，却难以触及材料内部，随着座椅再次被使用，微生物会重新积累。仅靠事后清洁属于被动应对，如何让材料自身具备持续的表面卫生保持能力，成为座椅及内饰制造环节需要前置解决的课题。
图1 温热潮湿环境下微生物在汽车座椅塑料与织物表面滋生的示意
二、原理分析：为什么把防护功能“做进材料里”更可靠
要让座椅表面长期保持卫生，关键在于让有效成分稳定存在于材料表层附近，并在整个使用周期内持续发挥作用。KZ905 采用“玻璃载锌、可控缓释”路线：在玻璃熔融时将锌嵌入玻璃骨架，通过控制玻璃组成、粒径与折光系数，使锌离子在表面接触微量水分时缓慢释放。
释放出的锌离子可与微生物细胞接触，干扰其正常代谢与繁殖，使其难以在表面定殖扩增，对多种常见细菌表现出抑制作用。由于锌离子被储存在玻璃骨架中而非附着于表面，不会因一次擦拭或水洗就流失，而是随时间逐步释放，把卫生防护从表面涂层变成材料本身的属性。
图2 载锌玻璃微粒可控缓释锌离子并作用于微生物的机理示意
三、现有方案的局限：后整理、有机添加与普通银系各有短板
目前常见处理方式各有局限：对织物做抗菌后整理或在塑料表面喷涂，结合力有限，长期摩擦、日晒和反复清洗后易衰减；部分有机抗菌剂耐热不足，在塑料高温加工或化纤熔融纺丝时易分解，还可能引起黄变或气味；普通银系无机抗菌剂成本较高，添加后可能影响透明与浅色外观并存在变色风险。
KZ905 在多方面做了平衡：以锌为活性成分，分解温度不低于600℃，可耐受塑料高温加工以及约280℃的熔融纺丝；D90粒径不大于5μm并控制折光系数，在透明聚苯乙烯、透明ABS、聚碳酸酯、聚酯等体系中不易黄变、不易造成聚酯降解；在阻燃聚丙烯中还能避免对阻燃效果的干扰并保持高光泽，适合外观与手感要求较高的座椅部件。
四、解决方案：在成型工序中加入 KZ905，一次加工长期有效
KZ905 与现有加工流程高度兼容。针对座椅塑料骨架与内饰件，可将其与聚丙烯、聚乙烯、聚酯等树脂混合均匀，经双螺杆挤出造粒制成抗菌改性料，再注塑或挤出成型，推荐添加量0.4%～0.8%；也可先制成10%～20%浓度母粒，再按4%～5%比例与原料混合后按原有工艺加工。针对座椅织物，则可在涤纶、锦纶、丙纶等熔融纺丝阶段加入，使纤维本身具备抗菌与趋螨特性。
按推荐量添加，制品对大肠杆菌、金黄色葡萄球菌、肺炎克雷伯氏菌及白色念珠菌等常见试验菌种的抗菌率可达99.9%以上，可依据GB/T 31402、ISO 22196、JIS Z 2801 等标准检测。水煮与洗涤试验显示，适当提高添加量后，制品经50℃长时间热水浸泡或纤维经数十次洗涤，仍能保持较高抗菌水平；防螨性能可按GB/T 24253评价，说明其作用不依赖易脱落的表层处理。

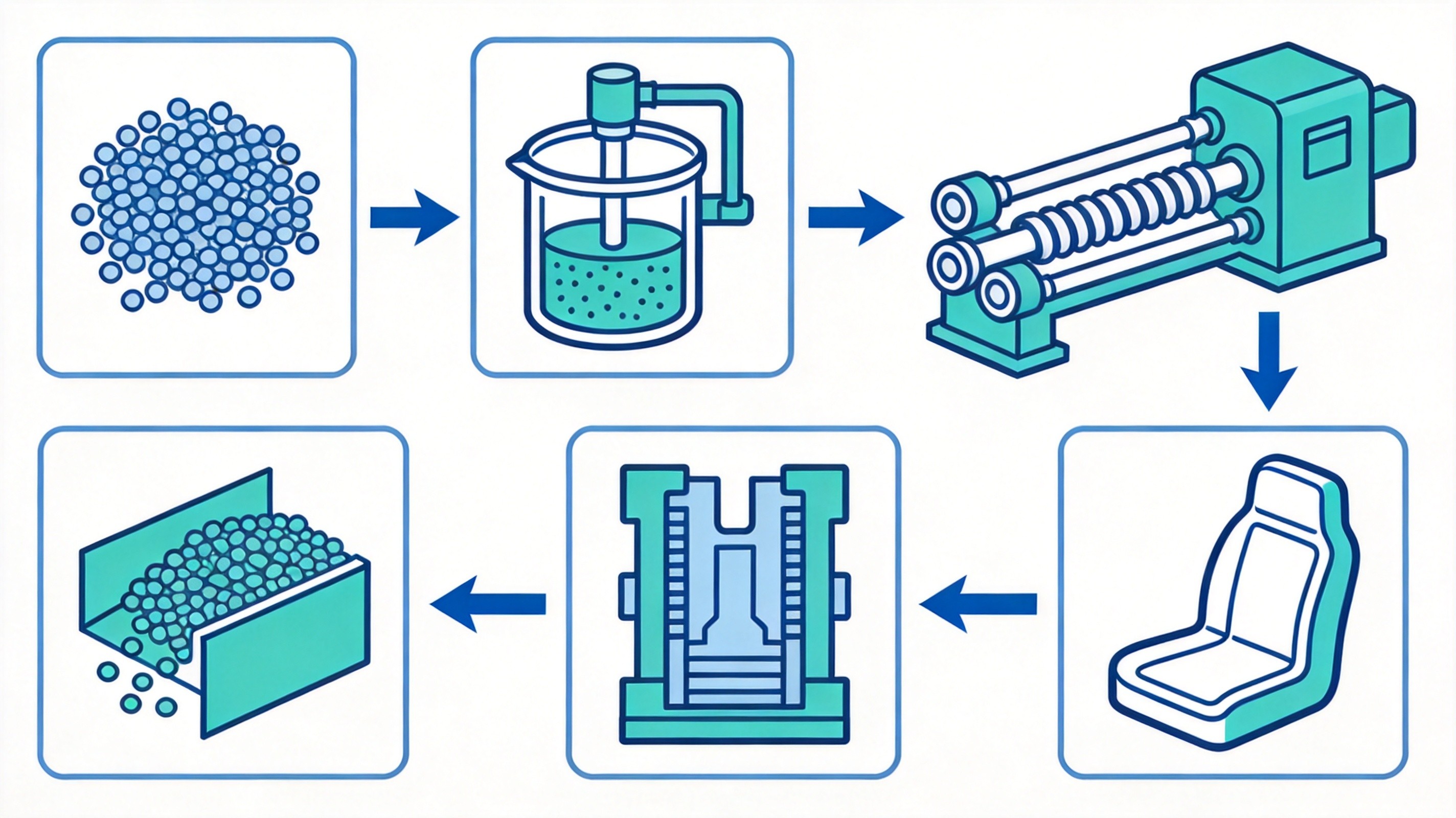

图3 抗菌粉末经混合、挤出造粒到注塑成型座椅部件的工艺流程示意
五、对比测评与趋势：内置载锌方案兼顾耐久、外观与合规
将几条路线横向比较：表面后整理初始效果尚可但耐久最弱，普通有机添加耐热与耐黄变一般，而内置KZ905在抗菌持久性、耐高温、透明与光泽保持及成本之间取得较好平衡。其本质区别在于，前者是附着在表面的功能，后者是分布在材料中的功能，更能经受长期摩擦、日晒与反复清洁的考验。
图4 普通表面与内置防护层在微生物接触与清洁耐久上的对比示意
随着健康座舱理念普及，消费者对车内空气与接触表面卫生的关注度上升，在材料制造阶段赋予座椅稳定、可检测、可长期保持的抗菌性能，被视为对日常清洁的有益补充而非替代。GB/T 31402、ISO 22196等标准为塑料表面抗菌提供了统一评价依据，推动行业从宣称走向按标准验证。KZ905为非危险品，环保配方符合RoHS、REACH等法规，相关毒理学试验显示其急性经口、经皮毒性较低，对皮肤和眼睛未见刺激性。需要强调的是，抗菌材料作用于材料表面微生物，价值在于帮助保持表面卫生，并不等同于疾病的预防或治疗，也不能替代规范清洁。对汽车座椅这类长期使用、处于温湿环境的部件，选用可在高温加工中稳定、效果可检测且持久的内置抗菌剂，是兼顾卫生、外观与全生命周期成本的务实选择。
