在现代混凝土工程中，外加剂是必不可少的关键材料，其中以聚羧酸系高性能减水剂（PCE）应用最广。无论是减水剂母液、泵送剂，还是各种缓凝、保坍型复配外加剂，绝大多数都是以水为介质的液体产品。它们在常温下性能稳定，但一到夏季高温，一些厂家和搅拌站就会遇到麻烦：储罐里的减水剂出现酸臭异味、包装或储罐胀气鼓胀，液体变色、浑浊、长出霉点甚至分层，严重时还会导致减水率下降、混凝土坍落度损失加快，影响施工和工程质量。

这些现象本质上是液体外加剂在储存过程中被微生物污染、腐败变质的结果。和金属加工液、乳液类似，它发生在产品仍是液体的阶段；但混凝土外加剂的成分体系和风险点又有自己的鲜明特点。本文就讲清液体外加剂为什么会坏、哪些类型最容易坏、如何防腐和验证。

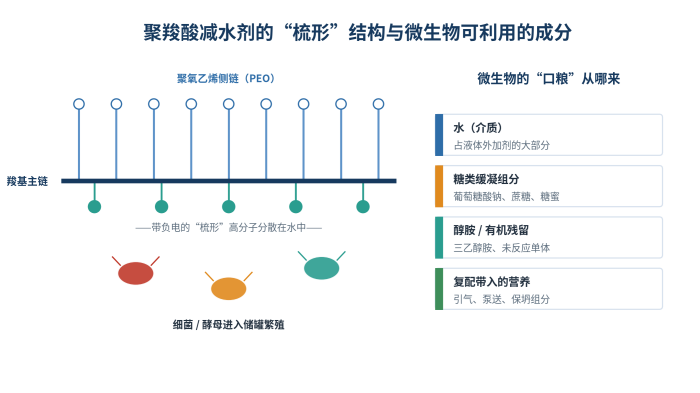

图1　聚羧酸减水剂的梳形结构与微生物可利用的成分

一、液体外加剂为什么会“招菌”

聚羧酸减水剂是一类带负电的“梳形”高分子：一条主链上伸出许多聚氧乙烯侧链，并分布着大量羧基。这种结构让它能高效地吸附在水泥颗粒表面、发挥强大的分散减水作用。但对微生物而言，液体外加剂体系同样具备繁殖所需的条件。

首先是水。液体外加剂中水分占了绝大部分，为微生物提供了必需的水环境。其次是可被利用的营养。聚羧酸分子本身并不容易被微生物快速分解，但现代泵送剂、缓凝型复配外加剂中，为了调节凝结时间和施工性能，常常复配葡萄糖酸钠、蔗糖、糖蜜等糖类缓凝组分，以及三乙醇胺等醇胺类物质，这些天然或有机成分恰恰是细菌、酵母非常喜欢的“口粮”。此外，复配中加入的引气、保坍等表面活性组分，以及未反应完全的少量残留单体，也能被微生物利用。

于是，当体系中水分充足、营养丰富，再遇上夏季的高温，只要有微生物被带入，它们就会在储罐中迅速繁殖，把液体外加剂变成一个“培养罐”。

二、变质是怎样一步步发生的

液体外加剂的微生物变质，通常沿着一条清晰的链路发展，理解这条链路就抓住了防腐的时机。

第一步，初始带菌。 微生物可能随生产用水、含糖和醇胺等原料、未清洁彻底的储罐与管路、以及周转包装被带入产品。很多时候问题不是“无中生有”，而是初始污染没有被控制住。

第二步，大量繁殖。 在夏季高温和富营养条件下，菌量快速上升，尤其是含有大量糖类的泵送剂、缓凝剂，繁殖更为迅速。

第三步，产酸、产气。 微生物代谢会产生有机酸，使产品 pH 下降，并释放气体，于是出现酸臭异味，密闭包装甚至储罐可能胀气、鼓胀。

第四步，分解组分。 糖类及部分有机成分被酶解、消耗，体系中维持性能的有效成分发生变化。

第五步，性能受损。 产品变色、浑浊、霉变、分层析水，进而表现为减水率下降、坍落度保持能力变差，最终影响混凝土的工作性能。

这条链路给我们的启示很明确：变质从“初始带菌 + 富营养 + 高温”开始，防腐必须在复配、入罐的源头一次性做好。 等到产品发臭、胀桶，营养成分已被消耗、性能已发生不可逆的下降，再补救往往为时已晚。

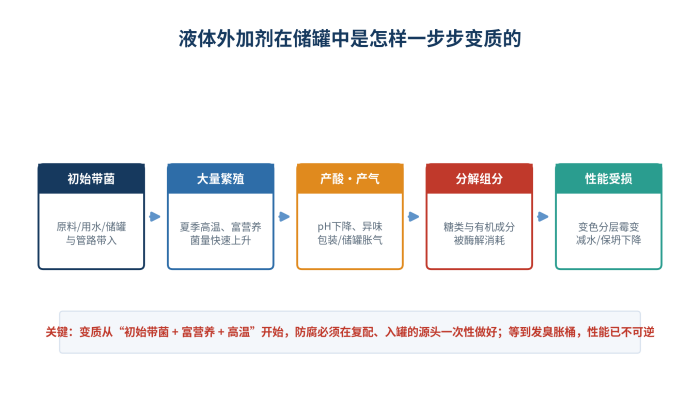

图2　液体外加剂在储罐中一步步变质的过程

三、并不是所有外加剂都容易坏

一个容易被忽视的要点是：不同类型的混凝土外加剂，由于成分和酸碱度不同，腐败风险差别很大。防腐不能“一刀切”，而应把资源用在真正高风险的产品上。

高风险的是含糖、含醇的水性有机产品。 聚羧酸减水剂母液及成品、泵送剂、缓凝型复配剂，以及葡萄糖酸钠等缓凝组分，因为水分大、又含糖类和醇胺等可利用营养，在夏季最容易变质，是防腐的重点。引气剂、有机保坍组分等含表面活性成分的产品，风险中等。

低风险的是高碱或不含自由水的产品。 萘系减水剂和脂肪族、氨基磺酸盐系减水剂，一方面碱性较强，另一方面生产中往往残留甲醛或亚硫酸盐等不利于微生物生长的物质，因而较耐腐败；干粉外加剂和粉剂由于缺乏自由水，微生物也难以繁殖。

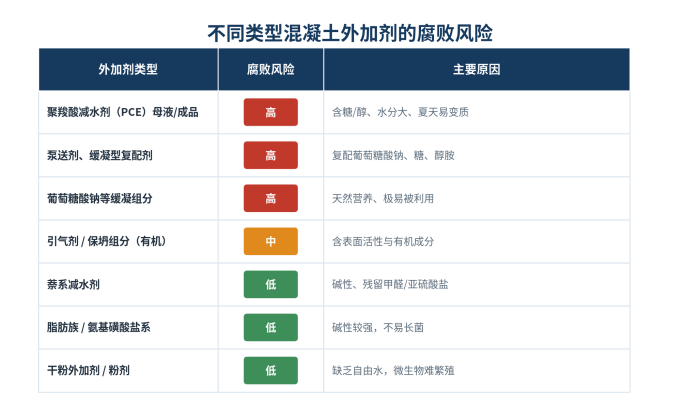

图3　不同类型混凝土外加剂的腐败风险分级

这里还需要澄清一个常见误解：硬化后的混凝土本身并不长菌。 混凝土凝结硬化后内部是 pH 高达 12～13 的强碱性环境，绝大多数微生物无法在其中生存。因此混凝土外加剂的微生物控制，针对的是“外加剂作为液体产品在储存运输期”的腐败，而不是硬化混凝土内部的微生物——这与外墙干膜防霉、干粉砂浆遇水后的防霉是不同的命题。

四、常用防腐剂与选型原则

用于液体外加剂防腐的活性物，要求在产品的 pH、温度和储存周期内稳定有效，且不能影响外加剂本身的性能。

异噻唑啉酮类（BIT、BBIT 等） 抗菌谱广、在较宽 pH 范围和较高温度下稳定、不释放甲醛，能在整个储存期提供持久保护，是聚羧酸减水剂等产品中常用的防腐剂，通常以水性制剂形式加入。甲醛缓释型（BK、MBM 等） 对细菌高效、成本较低，可用于对气味和标签要求不高、法规允许的产品，使用时需说明甲醛释放属性。对于以细菌和酵母污染为主、营养特别丰富的高风险复配剂，也可在法规允许范围内采用异噻唑啉酮与其他成分的复配方案，以兼顾速效与持久。

选型时应重点把握以下原则：一是不影响减水和保坍性能，加入防腐剂后绝不能引起减水率、坍落度保持、凝结时间或含气量的异常，必须先做性能对比试验；二是相容、稳定，要与减水剂及糖、醇胺等组分相容，不产生絮凝、变色、沉淀或气味，并在目标 pH 和高温储存条件下保持有效；三是针对性强、剂量合理，重点保障聚羧酸和含糖复配剂，萘系等低风险产品可不加或少加，避免无谓增加成本；四是合规，尤其外加剂可能用于饮水工程、预制构件或出口项目时，要核对目标市场和标准对所用防腐成分的限制。

五、分场景防腐方案

结合产品类型和使用要求，常见方案可归纳为以下几套。

聚羧酸减水剂母液与成品方案（重点、通常作为推荐）。 采用异噻唑啉酮类（BIT/BBIT）为主，在复配或入罐时一次性加足，确保夏季高温储存不发臭、不胀气、不变质，减水率和坍落度保持正常。

泵送剂、缓凝型复配剂方案（加强型）。 由于复配了葡萄糖酸钠、糖、醇胺等高营养成分，腐败风险最高，应提高防腐剂用量、确保混合均匀，并严格控制生产用水和原料的初始带菌量。

经济与低敏感方案。 在法规允许、对气味要求不高的场合，可用 BK、MBM 等甲醛缓释型控制成本；面向气味和标签要求较高的产品，则以无甲醛的异噻唑啉酮类为宜。

萘系、脂肪族等低风险产品。 因其自身碱性和残留成分不利于微生物生长，一般不需要专门防腐，或仅在夏季高温、产品被稀释、含糖复配时才酌情添加。

参考用量方面，按液体外加剂总量计，异噻唑啉酮折算纯活性物常见约 0.02%～0.1%（含糖量高、夏季储存的复配剂取上限），BK 等甲醛缓释型约 0.05%～0.2%。具体加量应根据配方含糖和有机成分的多少、目标储存时间、环境温度以及实际试验结果确定。

六、加药方式与效果验证

加药时机和均匀性直接影响防腐效果。合理的做法是在复配站把糖类、醇胺等有机组分加入后，同步加入防腐剂并搅拌均匀；也可在成品装入储罐时补加。要确保防腐剂在整罐中分散均匀，避免局部浓度不足成为微生物的突破口。同时应做好储罐、管路和周转包装的清洁，控制生产用水质量，从源头降低初始带菌量。

效果验证要在储存期同时盯住“菌量、pH、状态、性能”四个方面。可对产品进行微生物挑战试验：接种代表性细菌、酵母和霉菌，于第 0、7、14、28 天检测活菌数，合格体系应能把菌量长期维持在低水平。与此同时，跟踪产品的 pH 是否稳定下降、有无胀气和异味、状态是否霉变分层析水变色，并最关键地复测减水率和坍落度保持是否与初始一致。只有“菌不涨、味正常、态稳定、性能不衰减”四项都满足，才算真正解决了储存防腐问题。

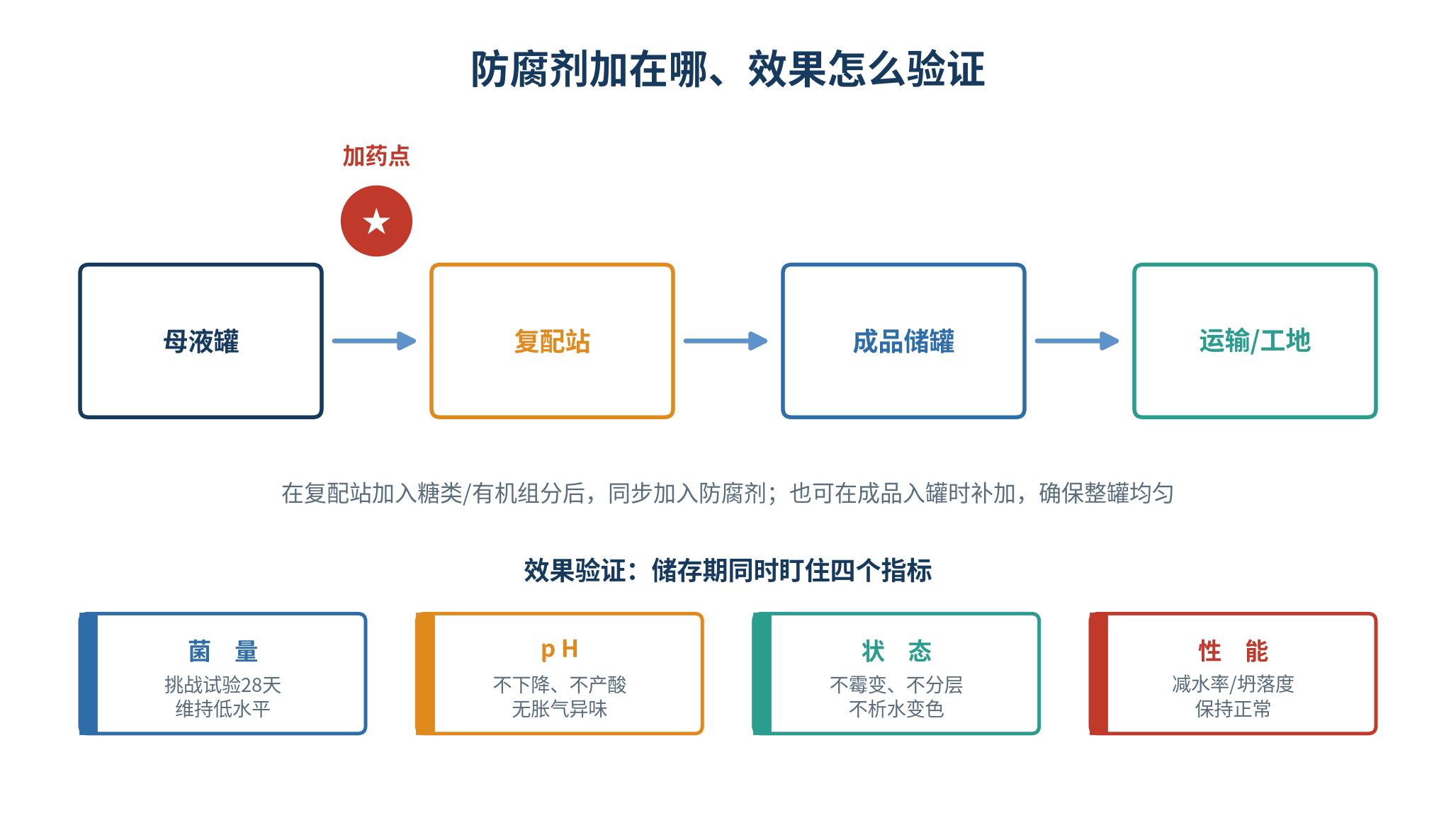

图4　防腐剂的加药点与效果验证指标

结语

聚羧酸减水剂等液体混凝土外加剂在夏季“发臭、胀桶、变色、性能下降”，本质上是含糖、含醇胺的富营养水性体系在高温下被微生物污染、腐败变质的结果。它针对的是外加剂作为液体产品的储存阶段，而不是 pH 高达 12～13 的硬化混凝土。认清不同外加剂的风险差异——重点守护聚羧酸和含糖复配剂、萘系等低风险产品则不必过度处理——并在复配、入罐的源头选好相容、稳定、不影响性能的异噻唑啉酮类防腐剂，用挑战试验同时验证菌量、pH、状态与减水保坍性能，才能让每一批外加剂安然度夏、稳定交付，为混凝土工程质量守好第一道关。
