乳胶漆环保、低味、施工方便，是建筑内外墙涂装的主流选择。但不少涂料厂家和经销商都遇到过这样的质量事故：产品还在保质期内，客户打开桶盖却发现涂料已经变色、发酸、发臭，表面浮着霉点，或者出现胀气、分层、黏度异常，整桶乃至整批产品只能报废退货。

这些问题并不是发生在墙面上，而是发生在涂料仍然是液体、还装在桶里的阶段，行业里称之为“罐内防腐”问题。它和涂料上墙之后的“干膜防霉”是两个完全不同的课题：前者要保证涂料在生产、贮存、运输和反复取用的整个液态周期里不长菌、不变质；后者则要保证成膜后的墙面不发霉。本文专门聚焦第一件事——涂料自身的罐内防腐，把变质原因、常用防腐剂、选型方法和验证标准讲清楚。

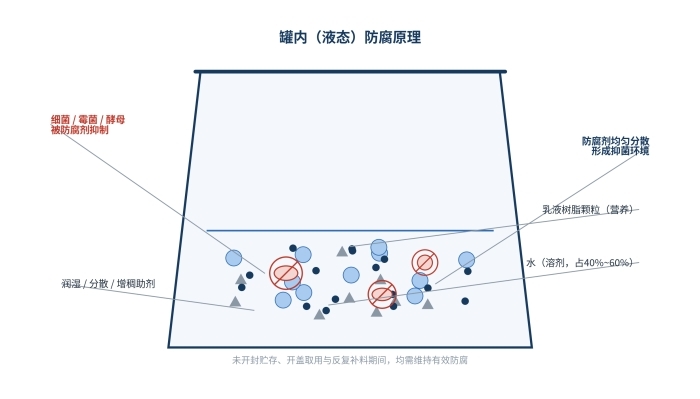

图1　罐内（液态）防腐原理：防腐剂在液中均匀分散，抑制微生物

一、什么是“罐内防腐”

乳胶漆以合成树脂乳液为基料，配合颜填料和各种助剂，以水作为主要分散介质，成品的含水量通常在四到六成。从生产灌装、仓储运输，到经销商库存、工地开盖取用和多次补料，涂料在真正被刷上墙之前，往往要以液体状态存在数月甚至更长时间。

“罐内防腐”指的就是在这整个液态阶段，通过在配方中加入防腐剂，抑制细菌、霉菌和酵母在涂料中生长繁殖，从而保证涂料在规定保质期内保持气味、状态和性能稳定。它属于涂料配方设计的内在组成部分，在生产时就必须一次加好，而不是等变质后再补救——因为液态涂料一旦被微生物代谢破坏，破乳、分层和黏度损失往往是不可逆的。

二、乳胶漆为什么会在桶里变质

液态乳胶漆同时具备微生物生长所需的多个条件，本质上是一个潜在的“培养基”。

一是有水。 水基体系提供了微生物生存和繁殖所必需的水分，这是溶剂型油漆很少出现罐内腐败、而乳胶漆必须重点防腐的根本原因。

二是有营养。 乳液树脂、纤维素增稠剂、润湿剂、分散剂以及部分助溶剂，都能被微生物当作碳源、氮源利用；配方中的有机成分越丰富，可利用的营养就越充足。

三是温度适宜。 生产车间、夏季仓储以及运输途中的较高温度，都有利于微生物快速繁殖。

四是初始污染难以完全避免。 微生物可能随生产用水、粉料和乳液原料带入，也可能来自清洗不彻底的设备、管道和包装桶；涂料开盖使用、反复舀取和补料的过程，又会不断从空气和工具引入新的污染。

当这几个条件叠加、而配方中的防腐剂又剂量不足、抗菌谱不全或在体系中不稳定时，微生物就会迅速繁殖并导致涂料变质。

三、桶里的“肇事者”：细菌、霉菌和酵母

引起罐内变质的微生物主要有三类，它们造成的表现各不相同。

细菌是最常见、繁殖最快的一类。 以假单胞菌、产碱杆菌、变形杆菌、大肠杆菌等革兰阴性菌为代表，在中性偏碱、营养丰富的涂料中极易暴发。细菌大量繁殖会使涂料产生酸臭等异味，代谢产生的有机酸使 pH 持续下降，分泌的酶还会破坏增稠剂和乳化体系。

霉菌会留下肉眼可见的霉点。 青霉、曲霉、根霉等在涂料表面形成绿、黑、黄、白等颜色的菌斑和菌膜，既是明显的外观缺陷，也会进一步分解有机组分。

酵母可能导致胀气和异味。 假丝酵母、红酵母等可引起涂料产气、发涨，使包装出现鼓胀，并伴随异味和状态变化。

四、一条清晰的“变质链路”

罐内变质并不是突然发生的，而是沿着一条可以预见的链条逐步恶化：首先是水、原料、设备或开盖操作把微生物带入桶内；随后在适宜条件下微生物大量繁殖；其代谢产生的酸和酶使 pH 下降、破坏增稠和乳化体系；进而引发破乳、分层、絮凝和黏度异常；最终导致涂料无法使用、整批损失。

理解这条链路的意义在于：防腐必须在源头和早期介入。等到涂料已经发臭、分层，再投加任何药剂都无法让已经被破坏的体系恢复，因此足量、广谱且与配方相容的罐内防腐剂，加上对用水、原料和设备初始带菌量的控制，是最经济有效的做法。

图2　罐内微生物的污染来源与变质链路

五、罐内防腐剂靠什么起作用

目前用于乳胶漆罐内防腐的活性物，按作用机理主要可分为三类，实际配方中常常将它们搭配使用。

第一类是异噻唑啉酮类，代表为 BIT 和 CMIT/MIT。 它们通过进入菌体、抑制关键酶和氧化代谢，阻断微生物的能量供应与增殖。其中 BIT（苯并异噻唑啉酮）在乳胶漆中应用最广，对细菌和真菌都有效，在碱性涂料中稳定、不易挥发，能提供持久的罐内保护，常以 BIT20 等水性制剂形式使用；CMIT/MIT 起效更快、抗菌谱广，常与 BIT 搭配以弥补其起效偏慢的不足，但具一定致敏性，使用浓度受配方和法规约束。

第二类是甲醛缓释型，代表为 BK、MBM 和 EDDM。 它们在水性体系中缓慢释放微量甲醛，作用于菌体蛋白和酶使其失活，对细菌尤其高效、成本也较低。需要注意的是，这类产品在低气味、低 VOC 及出口产品中的使用受到越来越多限制，标签上须如实说明其甲醛释放属性。

第三类是胍类，代表为 PHMB（聚六亚甲基双胍）。 作为阳离子聚合物，它通过静电作用吸附并破坏微生物细胞膜，并可在体系中形成保护膜，具有无甲醛、无泡沫、性质温和的特点，适合对气味和皮肤刺激要求高的高端及家装产品，并能与异噻唑啉酮产生协同。

组方的一般原则是：以稳定持久的 BIT 作为防腐基础，用速效的 CMIT/MIT 弥补起效速度，再用 PHMB 改善低味低敏性能；在成本敏感且法规允许的产品中，可选用 BK、MBM 等甲醛缓释型。通过不同机理活性物的复配，可以在降低单剂用量的同时拓宽抗菌谱、延缓抗药性的产生。

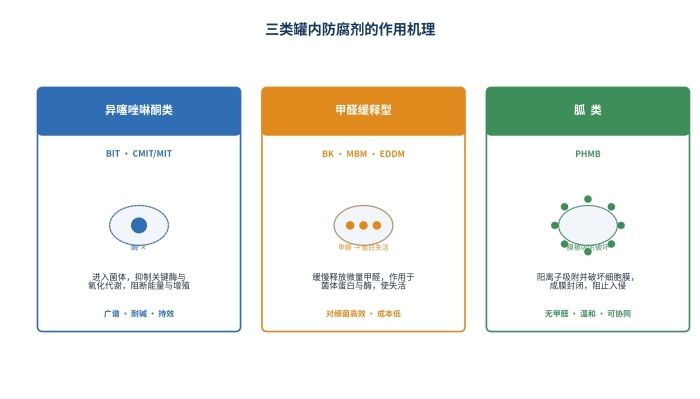

图3　三类罐内防腐剂的作用机理对比

六、选型不能只看“杀菌力”

罐内防腐剂是直接加入涂料配方中的，因此选型时除了抗菌效果，还必须综合考虑它与整个体系的适配性，主要有以下几个要点。

一是抗菌谱要覆盖全。 要同时考虑细菌、霉菌和酵母，避免只防细菌而在液面长霉，或只防霉而细菌超标。

二是在体系中要稳定。 防腐剂需在涂料的 pH（乳胶漆通常为中性偏碱）、温度以及较长贮存期内保持有效，不被其他组分快速消耗或分解。

三是相容性要好。 加入后不能引起缩孔、破乳、絮凝、变色、起泡或黏度变化，也要与胺类、表面活性剂和颜填料兼容。正式使用前应做相容性试验。

四是符合环保和法规等级。 面向家装、儿童及出口市场的产品，应优先选择无甲醛释放、低刺激、气味低的方案，并核对目标市场对 CMIT/MIT、甲醛释放物等成分的限值与禁用要求。

七、不同产品的罐内防腐方案

虽然都是乳胶漆，但定位不同，罐内防腐的组合也应有所区别。

通用建筑涂料（成本优先）。 在法规允许的前提下，可采用 BIT 为主、必要时搭配 BK 或 MBM 的方案，以较低成本获得可靠的细菌控制，适合大批量工程漆。

主流家装与内外墙产品（平衡型，通常作为推荐）。 采用 BIT 加 CMIT/MIT 的经典组合，既保证持久稳定，又兼顾起效速度和抗菌谱，是行业应用最广的罐内防腐方案。

高端、低味与儿童用产品（低敏型）。 减少或不用甲醛缓释成分，以 BIT 加 PHMB 为核心，气味更低、无泡沫、更温和，并可用挑战试验数据支撑其低甲醛、高安全性的卖点。

出口产品（法规导向）。 必须按销售目的地的法规做差异化配方，严格控制 CMIT/MIT 及甲醛释放型成分的使用，优先采用 BIT、PHMB 等在当地更易被接受的组合。

参考用量方面，按涂料总量计，行业常见区间为：BIT 折算纯活性物约 0.05%～0.2%，CMIT/MIT 约 0.005%～0.05%，BK 约 0.1%～0.3%，PHMB 约 0.1%～0.5%；若使用 BIT20 等低含量制剂，则按其有效含量相应换算。具体加量应根据配方营养水平、目标保质期和挑战试验结果确定。

八、用挑战试验验证防腐效果

罐内防腐是否到位，不能只凭经验判断，而应通过标准化的微生物挑战试验来验证。其基本做法是：向涂料中定量接种代表性的细菌、霉菌和酵母（必要时多次重复接种），在规定的贮存温度下培养，于第 0、7、14、28 天分别取样测定活菌数，观察微生物能否被快速杀灭并长期维持在较低水平。

通常，合格的罐内防腐体系应在接种后使活菌数明显下降，并在整个 28 天周期内把菌量稳定控制在标准允许的低水平；而剂量不足的配方往往只能在短期压菌，后期菌量迅速反弹，无法满足保质期要求。此外，还应对加入防腐剂的涂料做气味、状态、黏度和外观的跟踪，确认其不影响产品性能。对于复配组合，可用棋盘法测定 FICI，当 FICI 不大于 0.5 时提示存在协同作用，为“低用量、广谱、高效”的配方主张提供依据。

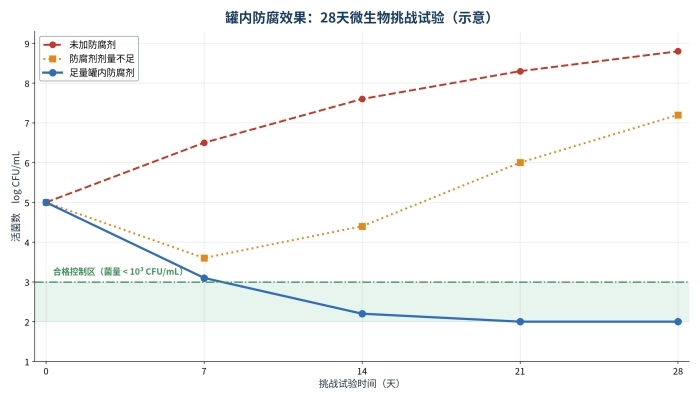

图4　罐内防腐效果：28天微生物挑战试验曲线（示意）

结语

涂料的罐内防腐，解决的是“产品在到达墙面之前，如何在桶里保持新鲜”这一看似基础、却直接关系到退货率和品牌信誉的问题。由于乳胶漆含水又含营养，微生物风险客观存在，指望侥幸或事后补救都行不通。只有在配方阶段就选对抗菌谱、在体系中稳定、与各组分相容且符合目标市场法规的防腐剂，以 BIT、CMIT/MIT、PHMB 等合理组方，并通过微生物挑战试验用数据确认效果，才能让每一桶乳胶漆在整个保质期内都状态稳定、气味正常，让产品在出厂时就把好第一道质量关。
