白乳胶、木工胶、水性覆膜胶，以及作为原料的各种聚合物乳液和分散体，都是以水为介质的水性产品。它们环保、低味、使用安全，广泛用在家具制造、纸品包装、建筑装饰和涂料等行业。但这类产品有一个共同的“软肋”：在桶里存放一段时间后，可能出现黏度明显下降（也就是“变稀了”）、酸臭异味、胀气，甚至破乳、分层、结块，导致粘接强度下降、整批报废。

和涂料一样，这些问题主要发生在产品仍是液体的贮存阶段，根子在于微生物。但水性胶黏剂的变质方式又有自己的特点——它最典型的不是单纯长霉点，而是细菌产生的酶把体系中的保护胶体和增稠成分“吃掉”了，从而引发黏度骤降和失稳。本文就专门讲清水性胶黏剂、乳液和聚合物分散体的微生物风险、酶解失稳机理、防腐选型与验证方法。

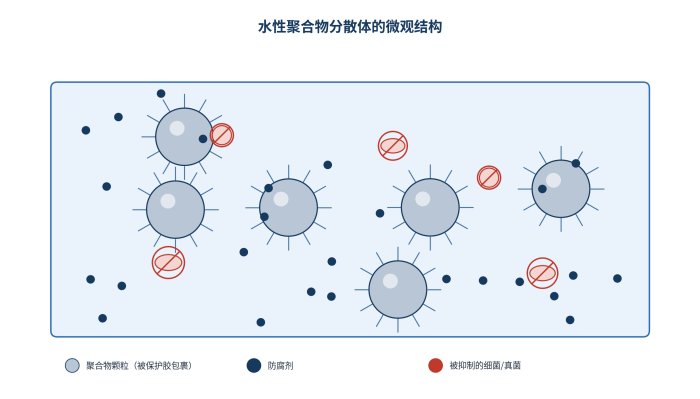

图1　水性聚合物分散体的微观结构：被保护胶包裹的颗粒分散在水中

一、水性乳液是一个什么样的体系

要理解它为什么会坏，先要看清它的微观结构。水性聚合物分散体（乳液）并不是把树脂真正溶解在水里，而是让无数细小的聚合物颗粒（聚醋酸乙烯、丙烯酸酯、VAE、丁苯等）以微粒的形式稳定地“悬浮”在水中。

为了让这些本来和水不亲和的颗粒能够均匀分散、不互相聚集，体系中通常要加入保护胶体（最常见的是聚乙烯醇，此外还有羟乙基纤维素等）和乳化剂。它们附着在聚合物颗粒表面，形成一层带电荷或亲水的“保护层”，让颗粒彼此排斥、稳定存在；增稠剂则用来调节体系的黏度和使用手感。

对微生物而言，这样的体系“口粮”相当丰富：水提供了必需的水分，保护胶体、增稠剂、乳化剂以及聚合后残留的少量单体，都能被细菌当作营养利用。一旦防腐不到位，微生物便会在储存和运输过程中大量繁殖。

二、最典型的失效：被酶“吃”到变稀、分层

水性胶黏剂的微生物变质，核心是一条“酶解失稳”的链条，理解它就抓住了这类产品防腐的关键。

第一步，微生物进入并繁殖。 细菌、酵母或霉菌可能随生产用水、原料、设备和包装带入，在温暖、富营养的乳液中迅速繁殖，其中以假单胞菌等能分泌大量酶的细菌危害最大。

第二步，酶解保护胶体和增稠剂。 细菌在生长中会分泌各种酶（如蛋白酶、淀粉酶、纤维素酶等）。这些酶会把附着在颗粒表面的保护胶体长链以及体系中的增稠剂“切断”、分解，相当于一点一点地拆掉维持体系稳定的“保护层”和“骨架”。

第三步，颗粒聚集、体系失稳。 保护层被破坏后，原本彼此排斥的聚合物颗粒失去屏障，在碰撞中开始聚集、合并；于是体系黏度急剧下降、出现絮凝，进而破乳、分层、析出水分或形成沉淀，产品彻底失去使用性能。

所以，水性乳液“变稀、分层”并不是简单的“水加多了”，而往往是保护胶体和增稠体系被微生物酶解的结果，这种破坏通常不可逆，只能在源头通过防腐来避免。

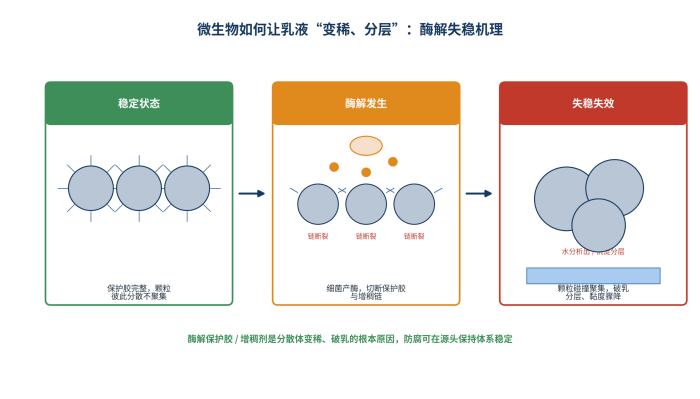

图2　微生物酶解保护胶，导致乳液失稳的机理

三、除了变稀，还有哪些变质表现

不同微生物造成的问题各有侧重，归纳起来主要有以下几类。

需要说明的是，淀粉基、动植物胶以及含天然高分子的水性胶，由于天然成分更易被微生物利用，往往比纯合成聚合物乳液更容易腐败，防腐设计时要相应加强。

四、产品类型不同，防腐重点也不同

水性胶黏剂和乳液涵盖的产品较多，从作为原料的聚合物分散体，到各种成品胶，微生物风险和防腐组合存在差异，可大致分为四类。

一是聚合物分散体原料。 如聚醋酸乙烯、VAE、丙烯酸、丁苯等乳液，在卖给下游之前要经历较长的贮存和运输，重点是保证这段时间内不长菌、不增黏、不腐败，通常以异噻唑啉酮类为主进行罐内防腐。

二是白乳胶和木工胶。 面向家具、拼板和装饰用途，除了贮存稳定，还要保证开桶后气味正常、黏度保持，常用 BIT 与 CMIT/MIT 的组合兼顾持久与速效。

三是包装和纸塑复合胶。 用于水性覆膜、纸品粘合，使用环境往往要求低气味、不能因微生物而起粒、影响复合外观，可采用 BIT 加 PHMB 的低味方案。

四是建筑、壁纸及淀粉基胶。 如墙布胶、腻子胶等，除了罐内防腐，部分产品上墙后还需要一定的防霉能力，可在 BIT 基础上配合 OIT、IPBC 等干膜防霉成分。

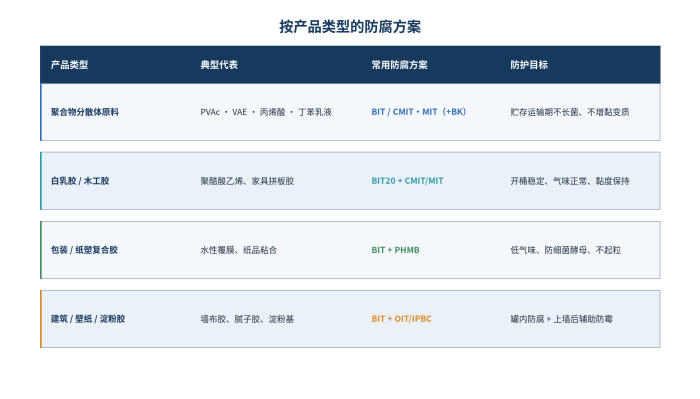

图3　按产品类型的防腐方案

五、常用防腐剂的作用机理与选型

用于水性胶黏剂罐内防腐的活性物，和涂料罐内防腐大体同源，但更强调与保护胶体体系的相容性。

BIT（苯并异噻唑啉酮） 是这类产品中应用最广的防腐剂，对细菌和真菌都有效，在较宽 pH 范围内稳定、不易挥发，能在整个贮存期提供持久保护，常以 BIT20 水性制剂加入。CMIT/MIT 起效快、抗菌谱广，常与 BIT 搭配，弥补 BIT 起效相对偏慢、对某些菌抑制不足的问题，但具一定致敏性、用量受法规限制。BK、MBM 等甲醛缓释型对细菌高效、成本低，在法规允许、对气味要求不高的产品中可作为经济选择，标签需说明甲醛释放属性。PHMB（聚六亚甲基双胍） 无甲醛、无泡沫、性质温和，适合低气味、低刺激的包装和高端胶种，并能与异噻唑啉酮协同。

选型时除了抗菌谱，还应重点关注以下几点：一是相容性，加入后不能引起破乳、絮凝、缩孔、增黏或黏度异常，必须先做配方相容性试验；二是稳定性，要在产品的 pH、温度和目标保质期内保持有效，不被保护胶体或其他助剂快速吸附、消耗；三是不影响粘接和外观，不能产生气味、颗粒、变色或残留而影响胶合强度；四是合规性，尤其用于食品包装、儿童用品相关胶黏剂时，要严格核对目标市场对 CMIT/MIT、甲醛释放物等的限制。

六、分场景防腐方案

结合产品和使用要求，常见的防腐方案可归纳为以下几套。

通用乳液与白乳胶方案（平衡型，通常作为推荐）。 采用 BIT 加 CMIT/MIT 的经典组合，既持久稳定又起效快、抗菌谱全，能有效防止酶解变稀和异味，是行业应用最广的方案。

长贮存、运输周期方案。 对于需要长期存放或远销的分散体原料，以 BIT 为主、必要时在法规允许下搭配 BK，提高对细菌的控制力度，并通过控制用水和设备初始带菌量降低起始污染。

低气味、包装复合方案。 面向纸塑复合、纸品及对气味敏感的胶种，采用 BIT 加 PHMB，减少甲醛释放成分，气味更低、不起粒、更温和。

建筑及天然胶方案。 淀粉基、墙布胶等易腐败产品，可在 BIT 基础上加强 CMIT/MIT，并对需要上墙的产品配合 OIT、IPBC，兼顾罐内防腐与辅助防霉。

参考用量方面，按产品总量计，行业常见区间为：BIT 折算纯活性物约 0.05%～0.2%，CMIT/MIT 约 0.005%～0.05%，BK 约 0.1%～0.3%，PHMB 约 0.1%～0.5%；使用 BIT20 等制剂时按有效含量换算。淀粉基等易腐产品宜取上限，具体加量应根据配方营养水平、目标保质期和试验结果确定。

七、用挑战试验验证：既看菌量，也看黏度

水性胶黏剂的防腐验证，除了常规的微生物挑战试验，还应特别加入对“黏度保持”这一关键使用指标的考察。

基本做法是：向产品中定量接种代表性细菌（重点是能产酶的假单胞菌等）、霉菌和酵母，在规定温度下培养，于第 0、7、14、28 天分别取样，一方面测定活菌数，另一方面跟踪黏度和外观的变化。合格的防腐体系应能把菌量长期压制在低水平，同时使黏度在整个周期内基本保持不变；而未防腐或剂量不足的产品，往往在菌量上升的同时黏度快速下降，最终破乳分层。

此外，还应对加入防腐剂的产品做气味、状态和粘接强度的跟踪，确认其不影响使用性能；对复配组合可用棋盘法测定 FICI，当 FICI 不大于 0.5 时提示协同，为“低用量、防酶解”的配方主张提供依据。生产环节同时应控制用水质量、做好设备和包装的清洁，从源头降低初始带菌量。

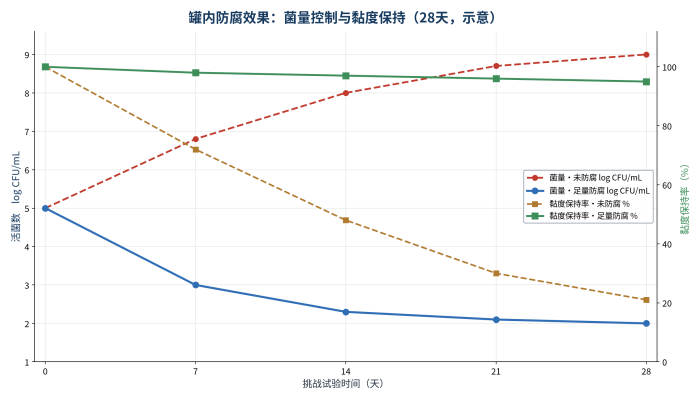

图4　挑战试验中菌量控制与黏度保持的关系（示意）

结语

水性胶黏剂和聚合物乳液的“变稀、发臭、分层”，本质上是微生物——尤其是能产酶的细菌——把保护胶体和增稠体系酶解掉之后，体系失去稳定的结果。它和单纯的长霉不同，破坏一旦发生往往不可逆，因此防腐必须做在配方和源头。唯有认清乳液的微观结构和酶解机理，按产品类型选对 BIT、CMIT/MIT、PHMB 等相容、稳定、合规的防腐剂，并在挑战试验中同时验证菌量与黏度保持，才能让每一桶胶在贮存、运输到使用的全过程中保持状态稳定、黏度正常、粘接可靠。
